产品介绍

PRODUCT INTRODUCTION

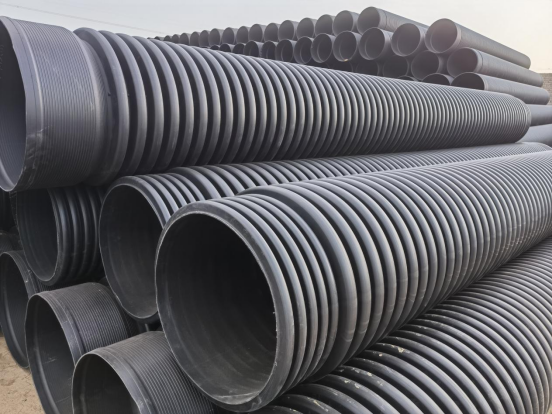

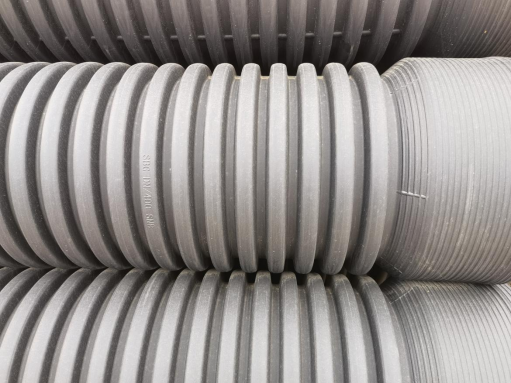

HDPE双壁波纹管是以高密度聚乙烯为主要原料，分别由内外挤出机共同挤出，一次成型，内壁平整光滑，外壁成阶梯波纹，具有环状结构外，内外壁之间有夹壁空芯层，结构独特，强度高的塑料新型管材。完整的生产流程为：挤出－－复合－－成型－－冷却－－切割－－成品。

产品特点

PRODUCT FEATURES

1、产品具有重量轻、环刚度高、施工运输安装方便，安装成本低、较高的抗紫外线稳定性、弯曲性好等特点，适当的挠曲度，一定长度的HDPE双壁波纹管轴可略微挠曲，使用中地基不均匀沉降，管材会自然弯曲，不会造成渗漏，管材内壁光滑，因此同规格管材相比较流量大，同时管材还具有不易堵塞，于维护，耐压、耐低温、抗冲击强度高；抗酸 碱、耐腐蚀、使用寿命长等特点。

2、结构合理，性能优良：双壁波纹管采用环形结构壁管和优化的波纹结构，使单位重量下管材具有更的强度和适当的柔性，使原料发挥更高效能。经多年生产和实际应用，生产技术可靠，产品性能稳定。

3、连接可靠；防止渗漏：双壁波纹管采用承口的强化设计，管道接口采用氯丁橡胶和耐酸、碱、污水蚀性能的合成橡胶弹性橡胶密封圈连接，使管材在连接前后更加牢固可靠，承插连接部尺寸的严格控使施工更方便且有效防止渗漏。

产品应用范围

PRODUCT SCOPE

口排污排水管：如市政工程排水、工厂、企业、化工、医药行业排水管道。

口各种建筑排水工程、配套排水工程：如球场、铁路、高速等。

口低压输水工程：如农田、果园、林业的灌溉排水。

口通风、通信工程：如矿井的通风、矿井壁渗透管、铁路、公路电缆光缆、电信、护套管。

连接方式

THE CONNECTION METHOD

HDPE双壁波纹（大口径排污）管施工与连接方法：

口管道应敷设在原状土地或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于700mm。

口双壁波纹管管道工程可同槽施工，可按一般管道同槽敷设设计、施工的有关规定进行。

口当管道穿越铁路、高等级道路路堤及有障碍的建筑物时应设置钢筋混凝土、钢、铸铁等材料制作的保护管套，套管内经应大于波纹管外径300mm以上，管道与套管之间的端部处空间用填料填塞。

口沟槽槽底净宽度，宜按管外径加600mm确定，以便于人工在槽底作业为宜。

口雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。一旦发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。

口管道基础设计，采用垫层基础。对一般的土质地段，基底只需铺一层砂垫层，其厚度为100mm，对软土地基，槽底有处在地下水位以下时，宜铺垫一层砂砾或碎石，其厚度不小于150mm，碎石的粒径为5mm－40mm，上面再铺砂垫层（中、粗砂），厚度不小于50mm，垫层的总厚度不应小于200mm。

口管道安装一般均可采用人工安装。安装时，由人工抬管道两端传给槽底施工人员。明开槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，使管道平稳的放在沟槽管位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支撑的影响，宜采用从槽的一端集中下管，在槽底

将管道运至安装位置进行安装。

口管道长短的调整，可用手锯切割，但断面应垂直平整，不应有损坏。

口管道连接采用橡胶圈密封接口进应遵守以下规定：

（1)接口前，应先检验胶圈是否配套完好，确认胶圈安放位置及插口插入承口的深度。

（2)接口作业时，应先将承口的内工作面用棉纱清理干净，不得有泥土等杂物，并涂抹润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。

（3)插口就位后插入承口。可在管端部设置木挡板，用撬棍使被安装的管道沿着对准的轴线徐徐插入承口内，逐节依次安装。de>400mm的管道可用柔性缆绳系住管道用手动葫芦等提力工具，严禁用施工机械强行推顶管道插入承口。

执行标准

EXECUTION STANDARD

《埋地用聚乙烯（PE)结构管道系统第一部分：聚乙烯双壁波纹管材》GB/T19472. 1-2004
